Famille Olivier : projet de piscine
Modérateur : Equipe Aquajardin
- myriamO
- Débutant(e)
- Messages : 30
- Enregistré le : dim. 15 oct. 2006, 17:06
- Localisation : France Rhône-Alpes
Famille Olivier : projet de piscine
bonjour à tous,
je suis une toute nouvelle inscrite sur ce forum où j'ai trouvé (enfin !) des tas de réponses à certaines de mes questions.
je travaille depuis 1,5 an (ça va pas vite !) à un projet de bassin de baignade couplé à une lagune pour l'épuration, et une cascade pour oxygénation.
j'ai lu beaucoup d'articles et de site internet , et aussi contacté des constructeur de "baignade naturelle". mon projet est maintenant bien avancé et expliqué/dessiné sur un petit doc en format pdf.
je souhaite le soumettre à l'avis des membres de ce forum avant de me lancer dans les travaux. comment faire pour montrer ce document ? dois-je l'héberger sur un site perso ?
merci d'avance pour votre réponse, :P
myriam
je suis une toute nouvelle inscrite sur ce forum où j'ai trouvé (enfin !) des tas de réponses à certaines de mes questions.
je travaille depuis 1,5 an (ça va pas vite !) à un projet de bassin de baignade couplé à une lagune pour l'épuration, et une cascade pour oxygénation.
j'ai lu beaucoup d'articles et de site internet , et aussi contacté des constructeur de "baignade naturelle". mon projet est maintenant bien avancé et expliqué/dessiné sur un petit doc en format pdf.
je souhaite le soumettre à l'avis des membres de ce forum avant de me lancer dans les travaux. comment faire pour montrer ce document ? dois-je l'héberger sur un site perso ?
merci d'avance pour votre réponse, :P
myriam
- yves
- Admin
- Messages : 18128
- Enregistré le : mar. 17 août 2004, 19:12
- Localisation : Hainaut - Belgique
- Contact :
Détail du projet et schémas

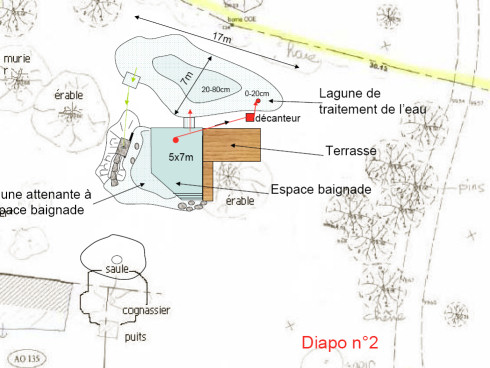

Voici le projet de piscine écologique envoyé par Stéphane et Myriam Olivier.
Principes retenus
• Traitement des eaux uniquement par plantes, bactéries anaérobies, et oxygénation. Pas de traitement par UV.
• Le sol est constitué de sable. Film EPDM prévu pour la piscine et la lagune.
• Espace bassin de baignade : 1,3m de profondeur, 30m², env 35m3
– Bords en maçonnerie, avec couronnement en granite (voir diapo 6),
– Maçonnerie recouverte d’un EPDM pour éviter que les bords ne s’affaissent quand on y marche, comme dans le cas d’un bassin en pente douce, (voir diapo 3),
– Fond en plaques de basalte 60x60, finition satinée, compromis entre un aspect lisse qui ne laisse pas adhérer les particules, et une finition granuleuse anti-dérapante, (voir diapo 6),
– Pas de caillloux en fond, où les algues peuvent adhérer,
– Peut-être un esturgeon dans la partie piscine et lagune attenante (?)
• Espace lagune :
– autour de la piscine : 20m² ev, 20 à 40cm de profondeur, soit env 5m3
– Lagune séparée : env 70m², 20 à 40cm de profondeur, une partie à 80cm, soit env 20m3
– La lagune est tapissée de 20cm minimum de pouzzolane, pour augmenter les surfaces de contact pour le traitement des eaux,
– Plantes enracinées dans la pouzzolane, sans terre, pour les obliger à chercher leur nourriture dans l’eau,
– Quelques poissons dans la lagune séparée, d’où la profondeur de 80cm par endroits pour leur permettre de passer l’hiver,
• Circulation de l’eau : 5m3/h, soit 2 renouvellements par jour (est ce beaucoup ?)

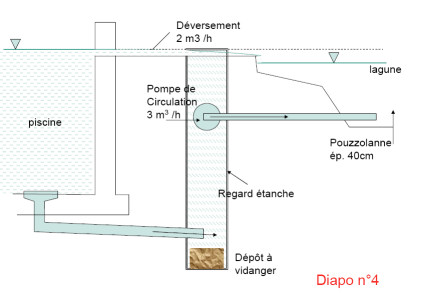

– Par déversement piscine -> lagune : 2m3 /h (voir diapo 4),
– Par bonde de fond dans la piscine -> pompe 3m3/h -> pouzzolane en fond de lagune (Circulation par bonde de fond pour ramasser les feuilles mortes qui tombent au fond, décantation possible dans le regard)
– Lagune -> regard -> pompe 5m3 /h -> filtre à sable -> haut de la cascade (1,2m de hauteur) (voir diapo 5),
– Cascade pour oxygénation.
Principes retenus
• Traitement des eaux uniquement par plantes, bactéries anaérobies, et oxygénation. Pas de traitement par UV.
• Le sol est constitué de sable. Film EPDM prévu pour la piscine et la lagune.
• Espace bassin de baignade : 1,3m de profondeur, 30m², env 35m3
– Bords en maçonnerie, avec couronnement en granite (voir diapo 6),
– Maçonnerie recouverte d’un EPDM pour éviter que les bords ne s’affaissent quand on y marche, comme dans le cas d’un bassin en pente douce, (voir diapo 3),
– Fond en plaques de basalte 60x60, finition satinée, compromis entre un aspect lisse qui ne laisse pas adhérer les particules, et une finition granuleuse anti-dérapante, (voir diapo 6),
– Pas de caillloux en fond, où les algues peuvent adhérer,
– Peut-être un esturgeon dans la partie piscine et lagune attenante (?)
• Espace lagune :
– autour de la piscine : 20m² ev, 20 à 40cm de profondeur, soit env 5m3
– Lagune séparée : env 70m², 20 à 40cm de profondeur, une partie à 80cm, soit env 20m3
– La lagune est tapissée de 20cm minimum de pouzzolane, pour augmenter les surfaces de contact pour le traitement des eaux,
– Plantes enracinées dans la pouzzolane, sans terre, pour les obliger à chercher leur nourriture dans l’eau,
– Quelques poissons dans la lagune séparée, d’où la profondeur de 80cm par endroits pour leur permettre de passer l’hiver,
• Circulation de l’eau : 5m3/h, soit 2 renouvellements par jour (est ce beaucoup ?)
– Par déversement piscine -> lagune : 2m3 /h (voir diapo 4),
– Par bonde de fond dans la piscine -> pompe 3m3/h -> pouzzolane en fond de lagune (Circulation par bonde de fond pour ramasser les feuilles mortes qui tombent au fond, décantation possible dans le regard)
– Lagune -> regard -> pompe 5m3 /h -> filtre à sable -> haut de la cascade (1,2m de hauteur) (voir diapo 5),
– Cascade pour oxygénation.
- yves
- Admin
- Messages : 18128
- Enregistré le : mar. 17 août 2004, 19:12
- Localisation : Hainaut - Belgique
- Contact :
Bonjour Stéphane et Myriam.
Magnifique projet dans son ensemble ! Bonne étude et schémas à l'appui !
Voici cependant quelques remarques :
- sol constitué de sable. Pouvez-vous préciser pour clarifier ?
- l'espace baignade est un peu petit. Un minimum de 40m2 n'est pas un luxe. Possible ?
- rejet de l'eau vers la grande lagune. Risque de colmatage par dégradation de la pouzzolane !!!
- circulation de l'eau. Le double déversement par cascades risque de concentrer les déchets de surface et en suspension vers l'espace de baignade. Il est recommandé de prévoir un rejet d'eau dans l'espace de nage en regard de la cascade (opposition des mouvements). Ce principe permettra de garder une eau plus propre.
Voilà quelques remarques à débattre.
Magnifique projet dans son ensemble ! Bonne étude et schémas à l'appui !
Voici cependant quelques remarques :
- sol constitué de sable. Pouvez-vous préciser pour clarifier ?
- l'espace baignade est un peu petit. Un minimum de 40m2 n'est pas un luxe. Possible ?
- rejet de l'eau vers la grande lagune. Risque de colmatage par dégradation de la pouzzolane !!!
- circulation de l'eau. Le double déversement par cascades risque de concentrer les déchets de surface et en suspension vers l'espace de baignade. Il est recommandé de prévoir un rejet d'eau dans l'espace de nage en regard de la cascade (opposition des mouvements). Ce principe permettra de garder une eau plus propre.
Voilà quelques remarques à débattre.
Bassin de 9m3 (21m2), fortement planté avec cascade, poissons rouges et ides mélanotes. Pas de filtration.
Bac de 450l sans poissons, quelques plantes et des escargots d'eau, très bons nettoyeurs.
Yves Wouters
Météo européenne : https://www.meteoeu.net
Jardin des Haies : https://www.jardindeshaies.be
Passion photo : https://www.fandephoto.net
Bac de 450l sans poissons, quelques plantes et des escargots d'eau, très bons nettoyeurs.
Yves Wouters
Météo européenne : https://www.meteoeu.net
Jardin des Haies : https://www.jardindeshaies.be
Passion photo : https://www.fandephoto.net
- myriamO
- Débutant(e)
- Messages : 30
- Enregistré le : dim. 15 oct. 2006, 17:06
- Localisation : France Rhône-Alpes
Bonjour Yves.
et merci pour tes remarques et avis. ils me confortent dans mon projet !
- sol constitué de sable. Pouvez-vous préciser pour clarifier ? le terrain est en effet constitué de sable provenant des alluvions du Rhône, ce qui évitera les risques de percement de la bâche
- l'espace baignade est un peu petit. Un minimum de 40m2 n'est pas un luxe. Possible ? il peut être agrandi sans trop de difficultés, mais cette dimension me semblait suffisante. à voir donc.
- rejet de l'eau vers la grande lagune. Risque de colmatage par dégradation de la pouzzolane !!! et si le tuyau se déversait dans un tuyau de drainage souple de 2 ou 3 m noyé dans la pozzolanne de la grande lagune, cela suffirait-il pour limiter les risques d'effritement localisé de la pouzzolane ?
- circulation de l'eau. Le double déversement par cascades risque de concentrer les déchets de surface et en suspension vers l'espace de baignade. Il est recommandé de prévoir un rejet d'eau dans l'espace de nage en regard de la cascade (opposition des mouvements). Ce principe permettra de garder une eau plus propre. je comprends, il faudrait donc supprimer la petite cascade . je vais retravailler ce point
que pensez-vous du débit global de 5m3 /h ? est-il suffisant ?
les surfaces relatives piscine/ lagune sont-elles correctes pour un bon traitement des eaux ?
merci pour vos conseils,
myriam
et merci pour tes remarques et avis. ils me confortent dans mon projet !
- sol constitué de sable. Pouvez-vous préciser pour clarifier ? le terrain est en effet constitué de sable provenant des alluvions du Rhône, ce qui évitera les risques de percement de la bâche
- l'espace baignade est un peu petit. Un minimum de 40m2 n'est pas un luxe. Possible ? il peut être agrandi sans trop de difficultés, mais cette dimension me semblait suffisante. à voir donc.
- rejet de l'eau vers la grande lagune. Risque de colmatage par dégradation de la pouzzolane !!! et si le tuyau se déversait dans un tuyau de drainage souple de 2 ou 3 m noyé dans la pozzolanne de la grande lagune, cela suffirait-il pour limiter les risques d'effritement localisé de la pouzzolane ?
- circulation de l'eau. Le double déversement par cascades risque de concentrer les déchets de surface et en suspension vers l'espace de baignade. Il est recommandé de prévoir un rejet d'eau dans l'espace de nage en regard de la cascade (opposition des mouvements). Ce principe permettra de garder une eau plus propre. je comprends, il faudrait donc supprimer la petite cascade . je vais retravailler ce point
que pensez-vous du débit global de 5m3 /h ? est-il suffisant ?
les surfaces relatives piscine/ lagune sont-elles correctes pour un bon traitement des eaux ?
merci pour vos conseils,
myriam
- myriamO
- Débutant(e)
- Messages : 30
- Enregistré le : dim. 15 oct. 2006, 17:06
- Localisation : France Rhône-Alpes
Famille Olivier : piscine en cours de travaux
hé bien , ça y est !!
les plans se sont transformés en plans dexécution et ... en début de travaux !
les terrassements de la lagune , la partie picine en maçonnerie et la cascade qui abrite aussi une des pompes et flitre à sable sont terminés.
et comme le sol naturel est très perméable, la phase suivante est la pose de la membrane en PVC grosse épaisseur (toile Ferrari) spécialisée pour bassins de retention d'eau et piscine.
ces travaux ont été retardés parce que la température est basse le matin (il gèle presque tous les matins, je suis à 30km à l'est de Lyon). je pense que cette phase devrait démarrer bientôt.
ensuite :
- impermabilisation de certaines parties de piscine par résine
- pose de couronnement en granite autour de la piscine, et installation de la terrasse,
- pose de la pouzzolanne dans la lagune, et de graviers autour de la piscine,
- remplissage d'eau de ville
- plantations
à suivre sur http://olivierfamily.blog4ever.com , onglet "le bassin d'agrément"
n'hésitez pas à me laisser des commentaires sur le blog !
myriam
_____________________________________________________
les plans se sont transformés en plans dexécution et ... en début de travaux !
les terrassements de la lagune , la partie picine en maçonnerie et la cascade qui abrite aussi une des pompes et flitre à sable sont terminés.
et comme le sol naturel est très perméable, la phase suivante est la pose de la membrane en PVC grosse épaisseur (toile Ferrari) spécialisée pour bassins de retention d'eau et piscine.
ces travaux ont été retardés parce que la température est basse le matin (il gèle presque tous les matins, je suis à 30km à l'est de Lyon). je pense que cette phase devrait démarrer bientôt.
ensuite :
- impermabilisation de certaines parties de piscine par résine
- pose de couronnement en granite autour de la piscine, et installation de la terrasse,
- pose de la pouzzolanne dans la lagune, et de graviers autour de la piscine,
- remplissage d'eau de ville
- plantations
à suivre sur http://olivierfamily.blog4ever.com , onglet "le bassin d'agrément"
n'hésitez pas à me laisser des commentaires sur le blog !
myriam
_____________________________________________________
bonjour à tous,
je suis une toute nouvelle inscrite sur ce forum où j'ai trouvé (enfin !) des tas de réponses à certaines de mes questions.
je travaille depuis 1,5 an (ça va pas vite !) à un projet de bassin de baignade couplé à une lagune pour l'épuration, et une cascade pour oxygénation.
j'ai lu beaucoup d'articles et de site internet , et aussi contacté des constructeur de "baignade naturelle". mon projet est maintenant bien avancé et expliqué/dessiné sur un petit doc en format pdf.
je souhaite le soumettre à l'avis des membres de ce forum avant de me lancer dans les travaux. comment faire pour montrer ce document ? dois-je l'héberger sur un site perso ?
merci d'avance pour votre réponse, :P
myriam
- yves
- Admin
- Messages : 18128
- Enregistré le : mar. 17 août 2004, 19:12
- Localisation : Hainaut - Belgique
- Contact :
Bonjour Myriam,
Merci de nous donner des nouvelles.
Quel véritable chantier ! J'ai été voir les photos sur votre blog, c'est impressionnant.
Pour le document pdf, il faut l'héberger et ensuite vous pouvez mettre le lien ici même.
Vivement la suite, je crois savoir que ca intéresse pas mal de gens.
P.S. Votre dernier message de 2006 était passé à la trappe. Désolé. Je suppose qu'aujourd'hui vous avez toutes les réponses à vos questions.
Merci de nous donner des nouvelles.
Quel véritable chantier ! J'ai été voir les photos sur votre blog, c'est impressionnant.
Pour le document pdf, il faut l'héberger et ensuite vous pouvez mettre le lien ici même.
Vivement la suite, je crois savoir que ca intéresse pas mal de gens.
P.S. Votre dernier message de 2006 était passé à la trappe. Désolé. Je suppose qu'aujourd'hui vous avez toutes les réponses à vos questions.
Bassin de 9m3 (21m2), fortement planté avec cascade, poissons rouges et ides mélanotes. Pas de filtration.
Bac de 450l sans poissons, quelques plantes et des escargots d'eau, très bons nettoyeurs.
Yves Wouters
Météo européenne : https://www.meteoeu.net
Jardin des Haies : https://www.jardindeshaies.be
Passion photo : https://www.fandephoto.net
Bac de 450l sans poissons, quelques plantes et des escargots d'eau, très bons nettoyeurs.
Yves Wouters
Météo européenne : https://www.meteoeu.net
Jardin des Haies : https://www.jardindeshaies.be
Passion photo : https://www.fandephoto.net
- myriamO
- Débutant(e)
- Messages : 30
- Enregistré le : dim. 15 oct. 2006, 17:06
- Localisation : France Rhône-Alpes
piscine OLIVIER
Bonjour Yves,
et merci pour ta réponse enthousiaste !
en ce qui concerne mes questions de 2006, en fait je me suis débrouillée en faisant plus ou moins e que j'avais proposé (cascade, drain pour répartir l'eau en sortie vers la cascade ...)
en revanche, j'ai nettement augmenté les flux d'eau : 9m3 en aspiration en fond de bassin de baignade + 3m3 en déversement = 12m3 en aspiration de la lagune (via un skimmer) et déversement vers la cascade)
que pensez-vous de ce niveau de circulation d'eau ?
merci encore pour la qualité des infos de votre site
cordialement, myriam
et merci pour ta réponse enthousiaste !
en ce qui concerne mes questions de 2006, en fait je me suis débrouillée en faisant plus ou moins e que j'avais proposé (cascade, drain pour répartir l'eau en sortie vers la cascade ...)
en revanche, j'ai nettement augmenté les flux d'eau : 9m3 en aspiration en fond de bassin de baignade + 3m3 en déversement = 12m3 en aspiration de la lagune (via un skimmer) et déversement vers la cascade)
que pensez-vous de ce niveau de circulation d'eau ?
merci encore pour la qualité des infos de votre site
cordialement, myriam
- yves
- Admin
- Messages : 18128
- Enregistré le : mar. 17 août 2004, 19:12
- Localisation : Hainaut - Belgique
- Contact :
Myriam,
Il faudrait d'abord nous mettre à disposition le dossier complet.
Mais je dois vous dire tout de suite que nous n'avons pas la compétence pour mener à bien un tel projet. Nous pouvons vous orienter et vous donner certains conseils mais pas plus.
Pour le calcul des débits et l'organisation des mouvements d'eau, c'est assez complexe. J'espère que vous avez quand même consulté un spécialiste dans votre région !
Si un professionnel du métier nous lit, il pourra certainement vous en dire plus.
Il faudrait d'abord nous mettre à disposition le dossier complet.
Mais je dois vous dire tout de suite que nous n'avons pas la compétence pour mener à bien un tel projet. Nous pouvons vous orienter et vous donner certains conseils mais pas plus.
Pour le calcul des débits et l'organisation des mouvements d'eau, c'est assez complexe. J'espère que vous avez quand même consulté un spécialiste dans votre région !
Si un professionnel du métier nous lit, il pourra certainement vous en dire plus.
Bassin de 9m3 (21m2), fortement planté avec cascade, poissons rouges et ides mélanotes. Pas de filtration.
Bac de 450l sans poissons, quelques plantes et des escargots d'eau, très bons nettoyeurs.
Yves Wouters
Météo européenne : https://www.meteoeu.net
Jardin des Haies : https://www.jardindeshaies.be
Passion photo : https://www.fandephoto.net
Bac de 450l sans poissons, quelques plantes et des escargots d'eau, très bons nettoyeurs.
Yves Wouters
Météo européenne : https://www.meteoeu.net
Jardin des Haies : https://www.jardindeshaies.be
Passion photo : https://www.fandephoto.net
- myriamO
- Débutant(e)
- Messages : 30
- Enregistré le : dim. 15 oct. 2006, 17:06
- Localisation : France Rhône-Alpes
l'état actuel des travaux de piscine
bonjour
pour ceux qui veulent voir des photos ou regarder la dernière version du projet en cours :
http://olivierfamily.blog4ever.com/blog ... 32173.html
merci pour vos commentaires
myriam
pour ceux qui veulent voir des photos ou regarder la dernière version du projet en cours :
http://olivierfamily.blog4ever.com/blog ... 32173.html
merci pour vos commentaires
myriam
- erarzm
- Super passionné(e)
- Messages : 464
- Enregistré le : sam. 11 mars 2006, 12:02
- myriamO
- Débutant(e)
- Messages : 30
- Enregistré le : dim. 15 oct. 2006, 17:06
- Localisation : France Rhône-Alpes
[erarzm"
j'ai une question : pour la cascade, l'eau coule par dessus les pierres de granit et aussi vers la gauche (comme un ruisseau) entre les pierres jaune-orange?]
oui, l'eau coulera à la fois en film directement dans la lagune et via la cascade. cependant, pour éviter trop de remous dans la lagune , je placerai des grosses pierres qui feront barrage et brise-vague.
à bientôt pour la suite !
myriam
j'ai une question : pour la cascade, l'eau coule par dessus les pierres de granit et aussi vers la gauche (comme un ruisseau) entre les pierres jaune-orange?]
oui, l'eau coulera à la fois en film directement dans la lagune et via la cascade. cependant, pour éviter trop de remous dans la lagune , je placerai des grosses pierres qui feront barrage et brise-vague.
à bientôt pour la suite !
myriam
